Qu’est-ce que la prise de force (PTO) ?

La prise de force (PTO) est un dispositif mécanique qui permet de transmettre la puissance du moteur d’un véhicule vers un équipement externe. Elle utilise l’énergie fournie par un moteur thermique ou électrique pour entraîner un organe sans motorisation dédiée.

Développée avec la mécanisation et la motorisation des engins professionnels, la prise de force est notamment utilisée sur chaque véhicule agricole. Comprendre réellement ce qu’est et comment fonctionne la prise de force est essentiel pour l’analyse du fonctionnement des outils entraînés et des performances du matériel.

Origines et structuration du concept de prise de force

Avant l’apparition de la prise de force, l’entraînement des outils mécaniques dépendait du déplacement du véhicule, ce qui limitait leur utilisation à l’avancement du tracteur. L’idée de dissocier le mouvement du véhicule et l’entraînement des équipements apparaît au début du XXᵉ siècle.

Les premiers travaux sont menés en France par Albert Gougis, qui conçoit un système utilisant l’énergie d’un tracteur agricole pour entraîner des machines existantes. Le concept est ensuite industrialisé aux États-Unis à la fin des années 1910, notamment par l’International Harvester Company. Dès les années 1920, la prise de force se généralise et remplace progressivement les systèmes à poulie.

Comment fonctionne une prise de force ?

Une PTO fonctionne en transmettant la rotation du moteur vers un arbre secondaire, afin d’alimenter mécaniquement un équipement entraîné.

Principe mécanique

Le fonctionnement repose sur la conversion de l’énergie moteur en mouvement rotatif utilisable. La vitesse de rotation dépend directement du régime-moteur, du couple moteur et des rapports de transmissions internes. Le sens de rotation est normalisé,le plus souvent dans le sens des aiguilles d’une montre vu depuis l’arrière du véhicule, afin d’assurer la compatibilité avec les équipements.

Conditions d’activation

L’activation est contrôlée par un embrayage de prise de force, qui permet d’engager ou de désengager la transmission de puissance sans à-coups. La commande est actionnée depuis la cabine, de manière mécanique ou assistée. Des dispositifs de sécurité empêchent l’activation dans des conditions inadaptées, afin de protéger l’opérateur et les organes mécaniques.

Organes mécaniques internes

À l’intérieur, la prise de force intègre un ensemble d’engrenages, parfois associé à un réducteur, destiné à définir un rapport de réduction adapté aux caractéristiques de l’équipement entraîné. L’ensemble repose sur des paliers et chaque palier assure le guidage de l’arbre en rotation. Les roulements limitent les frottements et garantissent la durabilité du système lors d’un fonctionnement prolongé. Le limiteur de couple intervient lorsque le couple transmis dépasse une valeur prédéfinie, évitant les contraintes mécaniques excessives sur la transmission et les organes entraînés.

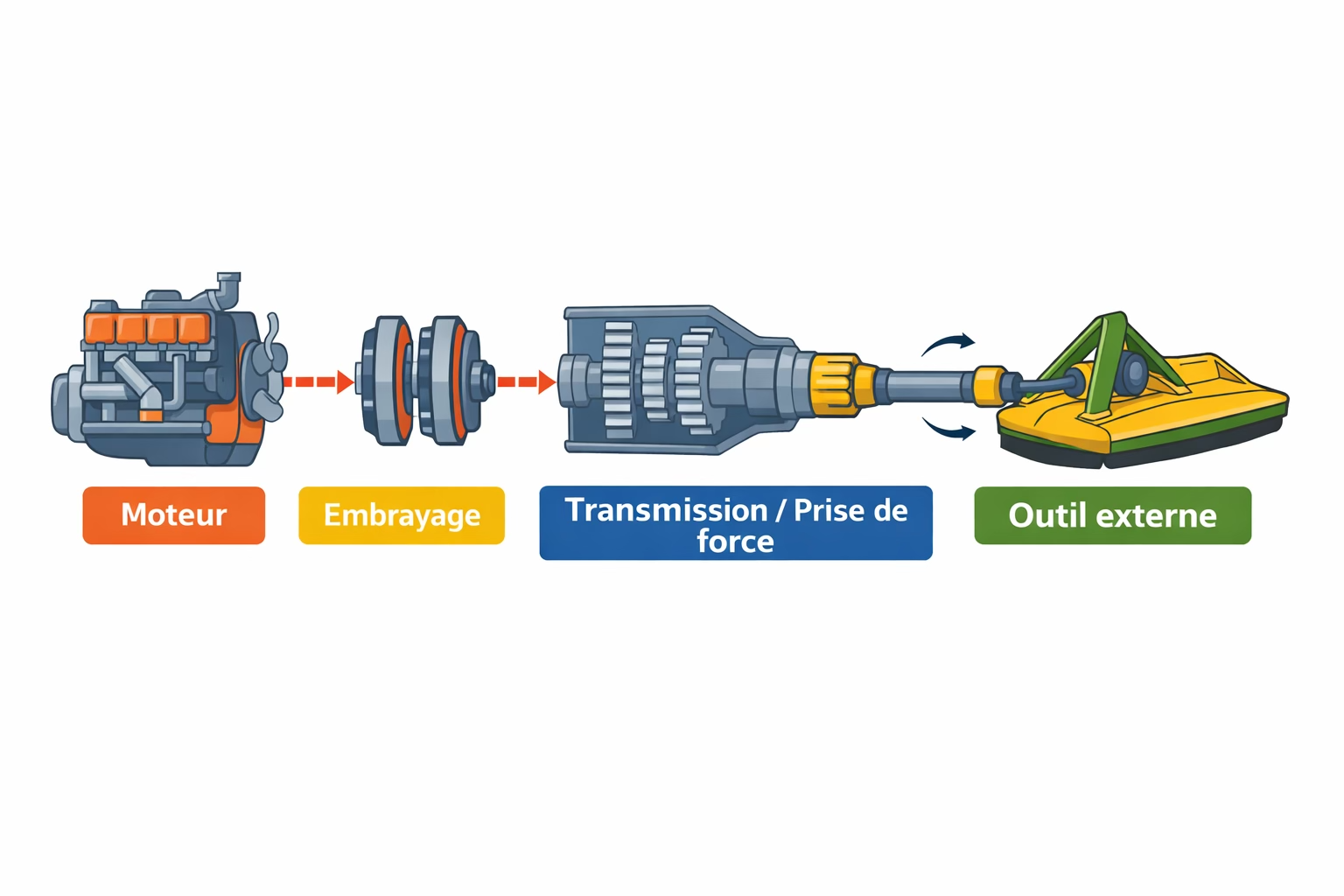

Schéma de fonctionnement d’une prise de force (PTO) :

Quels sont les principaux types de prises de force ?

Il existe trois types principaux de prises de force, définis selon le mode de transmission d’énergie utilisé pour entraîner les équipements.

• Prise de force mécanique : transmission directe de la rotation du moteur, compatible avec les architectures de transmission mécaniques classiques comme avec les systèmes à variation continue.
• Prise de force hydraulique : utilisation d’un système hydraulique alimentant des circuits hydrauliques via des flexibles et des raccords, pour actionner des vérins et des cylindres dédiés aux fonctions de levage.
• Prise de force électrique : Fourniture d’énergie électrique permettant un contrôle précis des équipements, adaptée aux usages urbains et aux architectures récentes.

Tableau comparatif des types de prises de force

Quels véhicules utilisent une prise de force ?

Les prises de force sont utilisées sur les véhicules conçus pour alimenter des équipements mécaniques, lorsque l’entraînement doit être assuré directement par le moteur. Si elle est très largement répandue dans le monde agricole, elle l’est également sur des véhicules de travaux ou urbains.

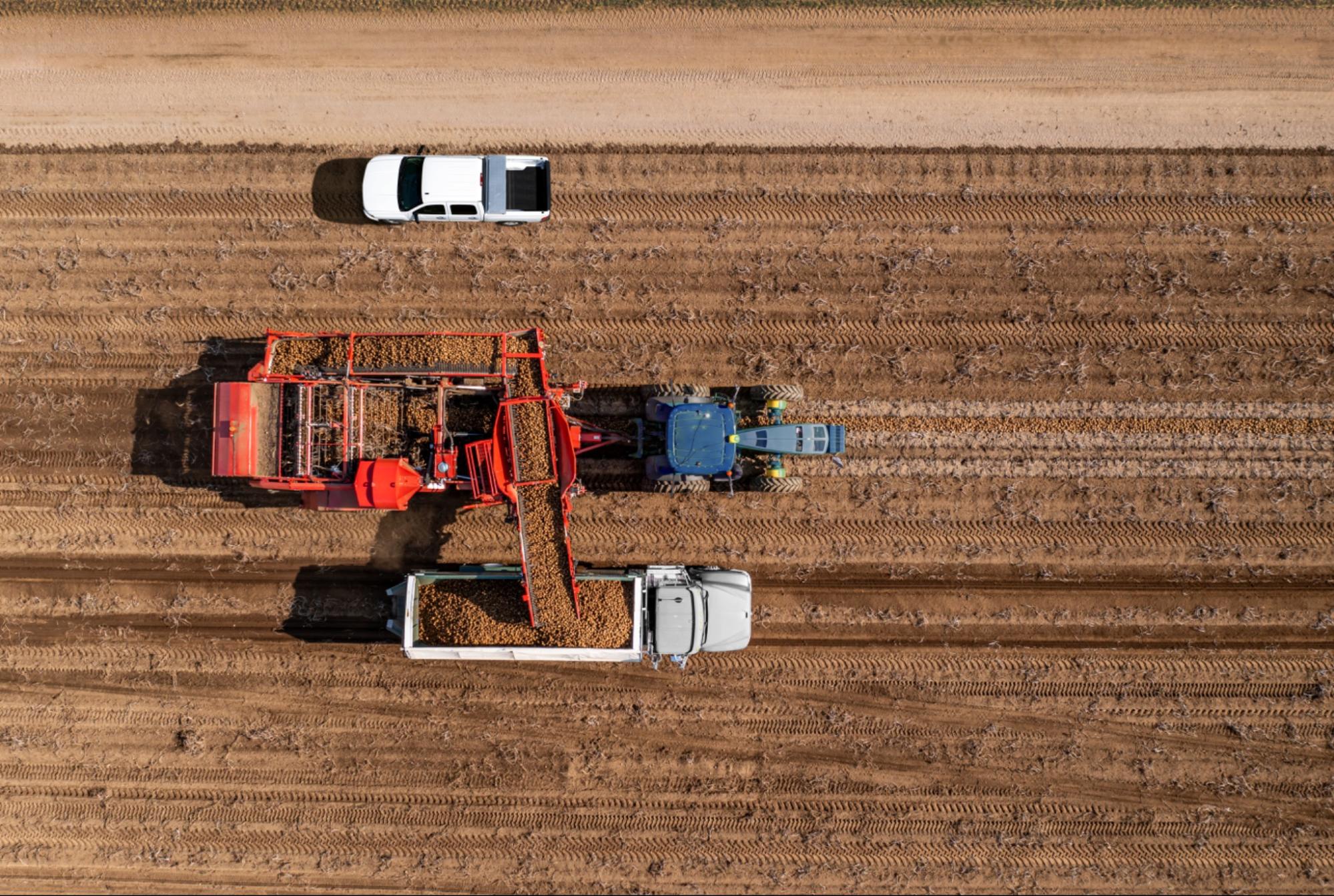

Les véhicules agricoles

La prise de force est largement répandue dans le machinisme agricole. La majorité des véhicules agricoles (tracteurs agricoles, engins agricoles, remorques agricoles, etc. en sont équipés pour entraîner des outils attelés.

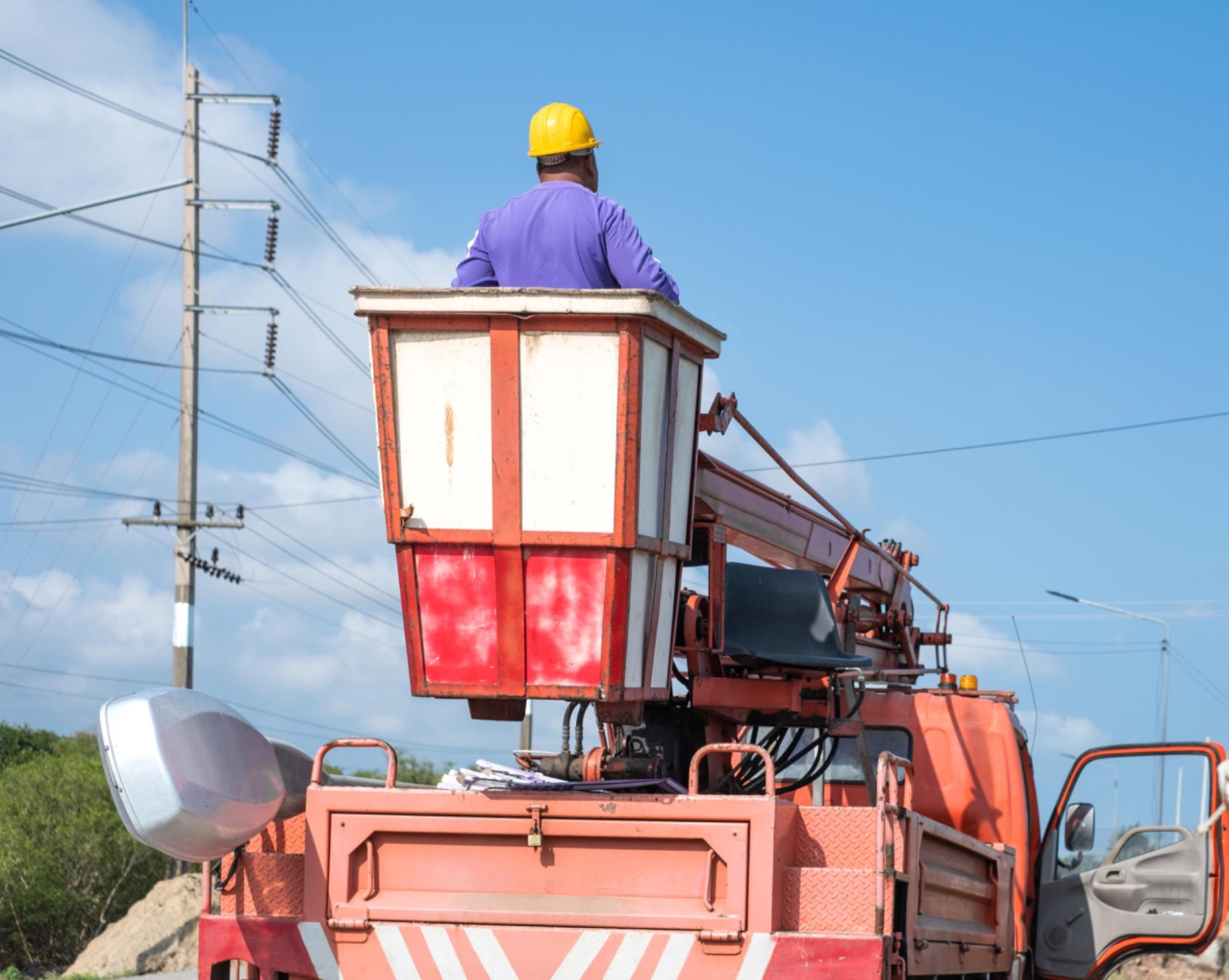

Poids lourds et utilitaires

L’usage de la prise de force ne se limite toutefois pas aux véhicules agricoles. Sur les poids lourds et les véhicules utilitaires, la prise de force alimente des équipements tels que des bennes, des grues embarquées ou des systèmes hydrauliques. Elle permet ainsi d’assurer des fonctions de levage, de manutention ou d’entraînement sans recourir à une motorisation spécifique.

À quoi sert une prise de force ?

Une prise de force permet de faire fonctionner un équipement sans moteur dédié, en utilisant directement l’énergie fournie par le moteur du véhicule. Elle assure ainsi l’entraînement d’outils tout en maintenant le déplacement du véhicule, selon une logique semi indépendante.

Principales applications d’une prise de force

Voici les principales applications de la prise de force :

• Entraînement mécanique : mise en mouvement d’outils de travaux agricoles, de coupe ou d’épandage.
• Broyage : entraînement d’équipements de broyage ou de hachage.
• Pompage : alimentation d’équipements de pompage pour l’irrigation ou le transfert de fluides.
• Levage : assistance aux opérations de levage liées aux outils portés ou aux charges.
• Manutention : entraînement d’outils agricoles dédiés à la manutention, comme un chargeur frontal, un relevage avant avec fourche, ou un godet monté sur attelage.

Maintenance et durée de vie

Une prise de force nécessite un entretien régulier pour rester fiable et garantir la continuité des opérations.

La maintenance porte en priorité sur les pièces d’usure, soumises à des contraintes mécaniques répétées. L'usure concerne notamment les joints, les éléments d’étanchéité et chaque roulement, dont la dégradation peut provoquer des pertes de rendement ou des dysfonctionnements progressifs.

La fréquence d’entretien dépend directement des heures d'utilisation et du type de travaux réalisés. À titre indicatif, un contrôle est généralement recommandé tous les 100 à 200 heures pour un usage occasionnel, tous les 50 à 100 heures en travaux agricoles réguliers, et toutes les 25 à 50 heures en conditions intensives. Ces inspections permettent d’anticiper les réparations et de planifier des remplacement par des pièces détachées ou des pièces de rechange avant une panne.

Des signes comme un bruit anormal, des vibrations, un échauffement ou une fuite doivent conduire à une vérification immédiate. Dans ce cas, l’intervention d’un mécanicien qualifié reste essentielle pour préserver la durée de vie de la prise de force et sécuriser son exploitation.

Conclusion

La prise de force est un élément important des véhicules techniques et agricoles, car elle permet d’entraîner des équipements de manière polyvalente sans motorisation dédiée. Elle permet de conserver un rendement mécanique des tracteurs et machines agricoles ainsi que sur certains véhicules techniques. En permettant l’utilisation d’un même véhicule pour plusieurs équipements, la prise de force participe à une gestion de flotte plus rationnelle.
